Modul 2: Planung der Stromversorgung auf Großveranstaltungen – Lektion 2

Lernziele:

• Die Bedeutung einer gleichmäßigen Phasenverteilung verstehen

• Typische Fehler bei der Lastverteilung erkennen und vermeiden

• Strategien zur systematischen Verteilung elektrischer Lasten entwickeln

• Die Rolle von Stromverteilern und Messgeräten im Betrieb kennen

Warum Phasenverteilung?

In einem Drehstromsystem (400 V, 3 Phasen: L1, L2, L3) ist es entscheidend, dass die elektrische Last möglichst gleichmäßig auf alle drei Phasen verteilt wird.

Ziele:

• Vermeidung von Schieflasten

• Schonung der Infrastruktur (Kabel, Stecker, FI-Schalter, Netzanschlüsse)

• Stabiler Betrieb ohne Spannungseinbrüche oder ungewolltes Auslösen von Sicherungen

Typische Fehler bei der Lastverteilung

1. Zu viele Verbraucher auf einer Phase (z. B. L1)
   → Überlastung, Spannungsabfall, Abschaltung

2. Unübersichtliche Verteilung ohne Plan
   → Fehlerquellen schwer nachvollziehbar, mangelnde Redundanz

3. Ignorieren von Phasenrotation bei Drehstromsteckern
   → Fehlerhafte Drehrichtung bei Geräten mit Motoren (z. B. Hebezeuge)

4. Unbekannte Lastprofile einzelner Geräte
   → z. B. asymmetrische oder impulsartige Lasten bei LED-Systemen, Verstärkern

Strategien zur gleichmäßigen Phasenverteilung

1. Planung anhand von Leistungstabellen je Gerät
   → vorab klären, welche Last auf welchem Stromkreis liegt

2. Farbliche oder numerische Kennzeichnung von Phasen
   z. B. L1 = rot, L2 = gelb, L3 = blau
   → oder per DMX-Dokumentation oder Stromplan festhalten

3. Symmetrische Aufteilung von Gerätegruppen
   z. B. Moving Lights in Gruppen: je 4 Geräte auf L1, L2, L3

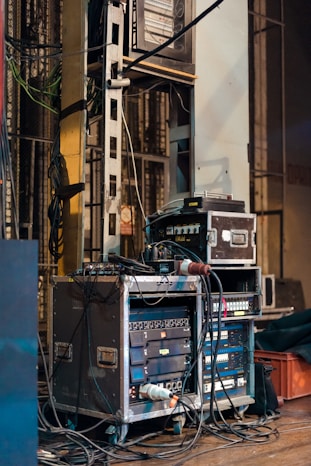

4. Verwendung von Stromverteilern mit Phasenkontrollanzeige
   → LED-Anzeige oder digitale Auswertung direkt vor Ort

Praxisbeispiel: Open-Air-Konzertbühne

• 12x LED-Washer à 400 W = 4800 W

• 6x Hybrid-Movinglights à 800 W = 4800 W

• FOH: Licht + Ton + Video = 1000 W

• PA-System = 6000 W (zwei Ampracks)

Gesamtleistung: 16.600 W → aufgeteilt auf 3 Phasen = ca. 5500 W/Phase
Strom je Phase bei 230 V: ≈ 23,9 A
→ sinnvoll auf 32 A CEE-Verteilung mit klarer Aufteilung

Messung & Kontrolle vor Ort

• Stromzangen & Multimeter: Phasenstrom messen bei Inbetriebnahme

• Digitale Stromverteilungen: Echtzeitüberwachung mit Logging

• Sichtprüfung: Heiß werdende Kabel, flackernde Geräte, träge Sicherungen → Warnzeichen

Zusammenfassung

• Die gleichmäßige Verteilung der Last auf alle drei Phasen ist essenziell für Sicherheit und Effizienz

• Fehler bei der Lastverteilung sind häufig, aber vermeidbar

• Planung, Kontrolle und geeignete Messtechnik sind die Werkzeuge der Wahl

• Klare Kommunikation und Dokumentation unterstützen das Lastmanagement
