Modul 4: Praxis & Arbeit am Stromkreis – Lektion 3
Lektion 3: Lastberechnung & Belastbarkeit testen
Mike Weidemann
6/25/2025
Lernziele:
Elektrische Lasten korrekt berechnen und auf Leitungen, Stecksysteme und Sicherungen abstimmen
Die Belastbarkeit von Stromkreisen und Kabeln in der Praxis einschätzen
Rechenmethoden für verschiedene Szenarien anwenden
Grundlagen der Prüfung mit Strommessgeräten verstehen
Warum ist Lastberechnung entscheidend?
Eine falsche Einschätzung der Last führt zu:
Überhitzung von Leitungen
Auslösen von Sicherungen
Spannungsabfällen
Sicherheitsrisiken bis hin zum Brand
Ziel ist es, jede Leitung normgerecht zu dimensionieren – basierend auf Stromstärke, Leitungslänge, Umgebungseinflüssen und Absicherung.
Schritt 1: Leistung berechnen
Formel:
P = U × I → I = P / U
Beispiel:
4x LED-Movinglights à 800 W = 3200 W
Spannung: 230 V
Strom: 3200 / 230 ≈ 13,9 A → geeignet für eine 16 A-Leitung
Schritt 2: Belastbarkeit von Kabeln einschätzen

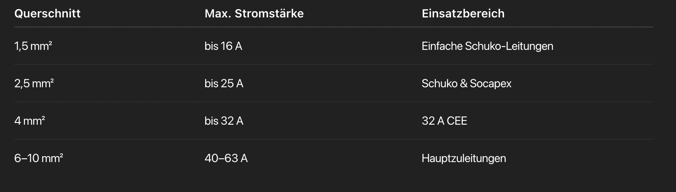

Beispielwerte für freie Verlegung:
Faustregel: Je höher der Strom und je länger die Leitung, desto größer der Querschnitt
Schritt 3: Absicherung anpassen
Leitungsschutzschalter (LS):
Muss kleiner oder gleich der zulässigen Belastbarkeit der Leitung sein.
Beispiel: 1,5 mm² → max. LS 16 A
RCD (FI-Schalter):
Pflicht bei mobilen Anlagen – Auslösestrom meist 30 mA
Schritt 4: Belastung testen
Messung mit Stromzange oder Multimeter:
Direkt am Eingang der Verteilung oder am Steckverbinder
Achtung: Nur geeignetes, geprüftes Messgerät verwenden
Messung jeder Phase einzeln → zur Erkennung von Schieflasten
Interpretation:
Dauerstrom < 80 % der max. Belastbarkeit
Kurzzeitige Peaks dürfen auftreten, aber nicht dauerhaft überschreiten
Praxisbeispiel
Set:
6x LED-Bars à 150 W
1x PA-Endstufe à 2500 W
1x Medienserver à 900 W
→ Gesamt: 3900 W → 17 A bei 230 V
→ Verwendung einer 2,5 mm²-Leitung mit 20 A Absicherung möglich
Zusammenfassung
Rechnen mit Leistung und Strom ist die Grundlage jeder Stromplanung
Die Belastbarkeit von Leitungen ist abhängig von Querschnitt, Länge und Umgebung
Absicherung muss zur Leitung passen – nie darüber
Praktische Messung bestätigt die Planung und deckt Fehler auf
